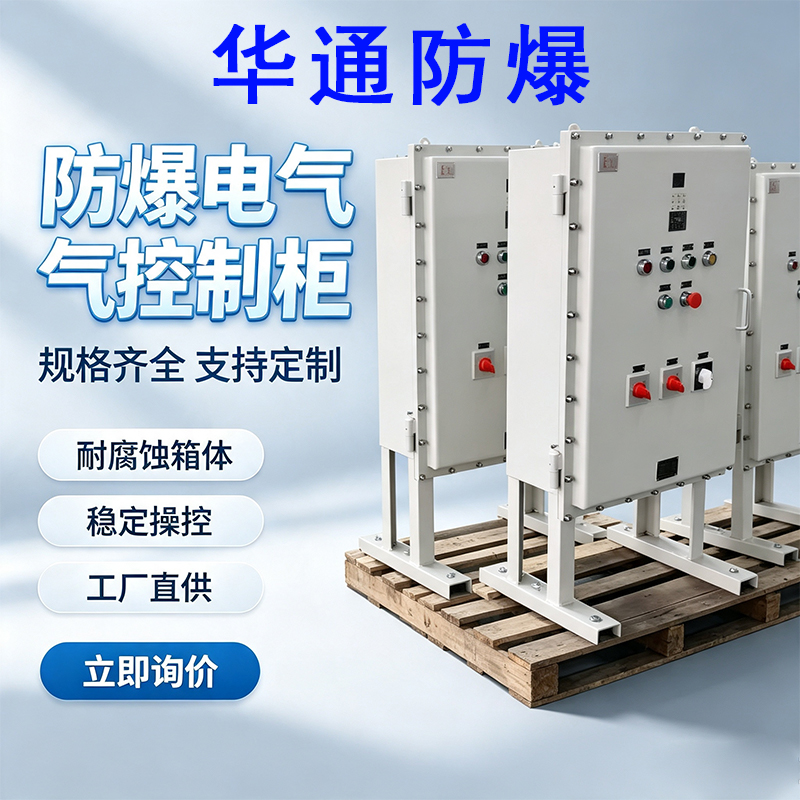

IIB防爆控制柜
材料：铸铝/Q235碳钢/不锈钢
交期：7天
描述：BX‑防爆；K‑控制；51‑设计序号；400：主回路额定电流 400A，复合型隔爆 + 增安结构，大电流防爆控制柜。
规格： BXK51-400
咨询热线:0377-61636163 立即咨询
交期：7天
描述：BX‑防爆；K‑控制；51‑设计序号；400：主回路额定电流 400A，复合型隔爆 + 增安结构，大电流防爆控制柜。
规格： BXK51-400
- 防爆性能参数：明确防爆等级（ⅡB/ⅡC），确认是否需要适配粉尘防爆工况；
- 柜体材质方案：确定采用Q235碳钢、304不锈钢或316不锈钢材质；
- 电气配置资料：提供完整内部电气原理图，明确总开关400A基础配置、各分路回路数量、单回路额定电流、电气元件指定品牌及配置要求；
- 进出线接口参数：确认进出线口数量、螺纹规格，以及线缆进出方式（上进下出/下进上出等）；
- 环境防护配置：明确防腐等级（WF1普通防腐/WF2强防腐）及柜体防护等级要求；
- 安装方式：确定柜体为壁挂式或落地式安装，按需选配户外防雨罩；
- 资质验收要求：提前核验设备防爆合格证、3C认证资质，重点确认证书额定电流参数可完全覆盖400A工况，避免因资质参数不符导致项目验收不通过（市面多数常规BXK51柜体证书仅覆盖250A及以下电流，无法满足本设备大电流工况）。
| 项目 | 参数 |
|---|---|
| 防爆标志 | 常规 Exde ⅡB T4 Gb；可升级 Exde ⅡC T4/T6 Gb，可做粉尘防爆 DIP A20 TA T4 |
| 执行标准 | GB3836.1、GB3836.2、GB3836.3；GB12476 粉尘防爆标准 |
| 额定电压 | AC220V/380V/400V，50Hz |
| 主回路电流 | 400A（塑壳总开关 400A） |
| 防护等级 | IP65（户外可用），可选 IP54 |
| 防腐等级 | WF1 普通防腐；WF2 海洋强腐蚀环境 |
| 适用危险区域 | 气体 1 区、2 区；粉尘 20/21/22 区；ⅡA、ⅡB、ⅡC 气体；T1‑T4 温度组别 |
| 布线方式 | 钢管布线、电缆、防爆挠性软管；进出线螺纹 G1/2～G4，电缆外径 Φ5‑85mm |
| 安装 | 壁挂 / 落地立式，户外可配防雨罩 |
BXK51-400防爆控制柜 材质、结构及订货说明
一、壳体材质选型说明
1、Q235碳钢焊接壳体
为工业工况通用主流选型，柜体采用Q235加厚钢板整体焊接成型，壳体结构强度高、承重与抗冲击性能优异，适配400A大电流运行工况。柜体表面经过精细除锈处理后，采用高压静电喷塑工艺，漆面附着力强、耐磨损、不易脱落，可满足绝大多数常规工业防爆场景使用，是大电流防爆控制柜的优选材质。铝合金壳体受结构强度限制，难以稳定承载400A大电流负荷，一般不建议用于该规格柜体。
2、304/316不锈钢壳体
专为高腐蚀恶劣工况设计，具备极强的防锈、耐酸碱、抗盐雾腐蚀能力。其中304不锈钢适用于普通化工、潮湿户外场景，316不锈钢性能更优，可适配沿海滨海环境、氯碱化工等强腐蚀工况，柜体长期使用不易锈蚀、变形，使用寿命大幅提升。
二、设备核心结构特点
本设备采用行业成熟的隔爆+增安复合式腔体结构，独立分区设计，主腔体为隔爆结构，可有效阻隔内部爆炸压力与火焰传播，接线腔体为增安结构，配备专用独立接线端子，强弱电分区布局，布线规整安全。柜体设置内外双重接地螺钉，接地保护可靠，杜绝静电积聚与漏电风险。
柜体操作面板采用外置式分合闸手柄设计，无需开启柜门即可完成开关操作，操作便捷且安全性高，同时配备挂锁装置，可有效防止非授权人员误操作，满足现场安全管控要求。
柜内采用模块化安装布局，可灵活搭载400A塑壳断路器、交流接触器、热过载继电器、PLC控制器、数显仪表、电流互感器、指示灯、控制按钮等各类电气元件，可集成动力配电、电机启停控制、回路保护、漏电防护等多种功能，适配多种工业自控、配电场景。
设备所有紧固配件均采用304不锈钢材质，防锈防腐、紧固稳定性强；箱门贴合处配置整圈一体式发泡密封胶条，密封性能优异，可有效阻挡粉尘、水汽侵入柜体，保障内部元件稳定运行。
三、订货必备参数信息（规避非标及验收问题）
为确保设备精准适配现场工况、顺利通过项目验收，订货时需完整提供以下参数及需求：
