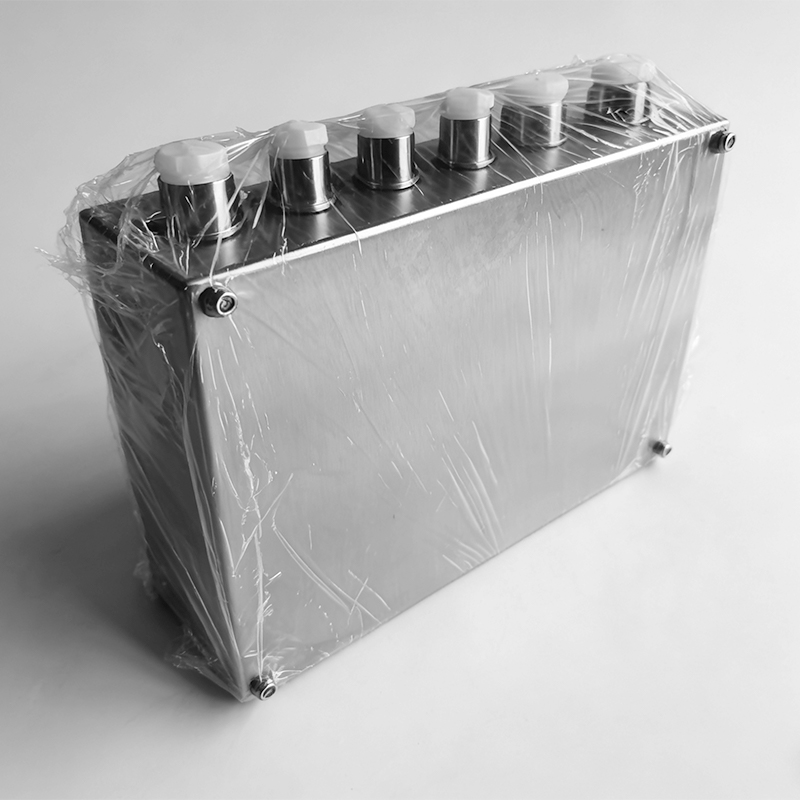

防爆接线箱

核心防爆原理与结构特点

1. 电气安全设计：电气间隙、爬电距离远高于普通设备；接线端子防松动（如 UK 系列）、多采用双层绝缘；内部元件温升被严格限制在 T1–T6 温度组别对应的范围（T6 最高 85℃）。
2. 密封与防护：外壳常用铸铝合金、304/316 不锈钢、玻纤增强聚酯；盖与壳体采用迷宫式曲路 + 硅橡胶密封圈，防护等级多为 IP65/IP66；电缆引入装置必须适配电缆外径并可靠密封，杜绝粉尘 / 湿气进入。
3. 接地保障：设置专用且可靠的内外接地端子，防止漏电与静电积聚。
4. 防爆标志示例：Ex eb ⅡC T6 Gb（气体环境）；Ex tb ⅢC T80℃ Db（粉尘环境）。

适用范围与典型场景

• 适用场所：爆炸性气体 1 区、2 区（ⅡA、ⅡB、ⅡC 类）；部分 21/22 区粉尘环境；常见于石油、化工、天然气、制药、煤化工等行业的装置区、管廊、户外场站。
• 注意：一般不单独用于连续出现爆炸性混合物的极高风险点；严禁在故障会直接产生电弧的主回路中替代隔爆型设备。

主要技术参数

• 额定电压：常见 AC 380V/220V 及以下；
• 额定电流：16A、20A、28A 为主，可定制；
• 环境温度：多为 - 40℃～+60℃；
• 认证标准：GB 3836（中国）、IECEx、ATEX（欧盟）。

选型与安装要点

1. 确认现场防爆区域划分、气体组别与温度组别，所选设备标志必须覆盖；
2. 电缆外径与引入装置密封圈严格匹配，严禁多根线共用一个密封圈；
3. 安装时严禁损伤密封面与绝缘；紧固螺栓需均匀对角拧紧；
4. 定期检查密封件老化、接线是否松动、外壳有无变形 / 腐蚀；严禁擅自改装内部元件。
