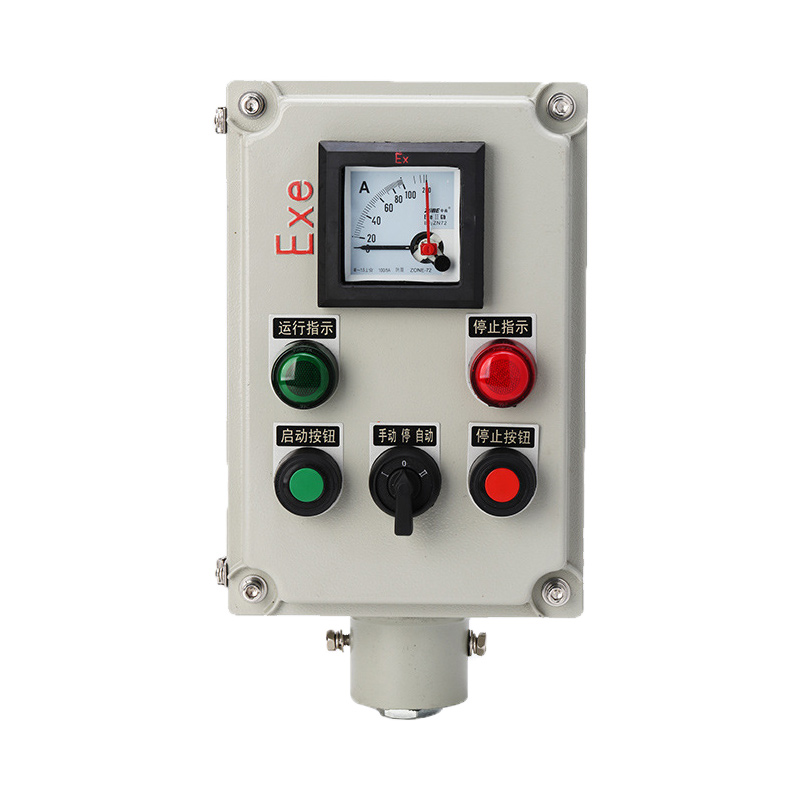

防爆控制箱

防爆操作柱，在工业领域通常被称为 “防爆操作箱” 或 “防爆控制箱”，是一种专门设计用于爆炸性危险环境的集中式现场操作和监视装置。

简单来说，它是一个防爆的“控制台”或“遥控器”，安装在含有易燃易爆气体、蒸汽或粉尘的区域，让工作人员可以在危险现场安全地对设备进行启停、调速、监控运行状态等操作，而不会引发爆炸。

二、主要功能和构成

1. 核心功能：

• 控制：通过按钮、旋钮、转换开关等，远程控制电机、阀门、照明等设备的启动、停止、正反转。

• 显示：通过指示灯、电流表、电压表、频率表等，显示设备运行状态（如运行、停止、故障）、电气参数或工艺参数（如压力、温度）。

• 急停：配备醒目的红色急停按钮，用于在紧急情况下快速切断电源，保障安全。

2. 典型构成：

• 防爆外壳：核心部分，通常由高强度铸铝合金、不锈钢或工程塑料制成，具有足够的机械强度。所有接缝处都经过精密加工，形成一个“隔爆腔”。

• 内部元件：安装普通的电气元件，如按钮、信号灯、仪表、小型断路器、端子排等。

• 防爆元件：所有穿透外壳的部件（如按钮轴、指示灯窗、仪表镜面）都有特殊的防爆结构。

• 电缆引入装置：用于接入和引出电缆的“防爆格兰头”，确保电缆连接处密封防爆。

• 操作面板：根据客户需求定制开孔，安装各类操作和显示元件。

三、防爆原理（为什么它不会引发爆炸？）

其防爆性能主要通过以下两种主要原理实现：

1. 隔爆型：这是最常见的类型。其外壳能承受内部爆炸性混合物爆炸时产生的压力，并且能阻止内部的爆炸火焰和高温气体通过外壳接缝传到外部，从而不会点燃周围环境的爆炸性气体。简单说就是 “把爆炸关在盒子里”。

2. 增安型/复合型：对箱内可能产生电火花的元件（如接线端子）进行特殊处理，防止其过热或产生电弧。通常与隔爆型结构结合使用。

四、应用场所（在哪里使用？）

所有存在可燃物风险的危险区域都会用到，例如：

• 石油化工：炼油厂、化工厂、加油站。

• 油气开采：海上钻井平台、陆上油气田。

• 制药行业：涉及易燃溶剂的合成车间。

• 粮食加工：面粉厂、糖厂、饲料厂（粉尘爆炸环境）。

• 油漆喷涂：涂料生产车间、喷涂作业区。

• 煤炭行业：煤矿井下、选煤厂。

• 污水处理厂：可能存在沼气的区域。

五、重要标识与选型

选购和使用时，必须关注其防爆标志，它明确了设备的适用环境。

• 以中国标准 GB3836 为例：Ex d IIB T4 Gb

• Ex：防爆标志。

• d：隔爆型。

• IIB：适用于除煤矿瓦斯气体（I类）外的IIB类气体环境（如乙烯）。IIC类（氢气、乙炔）危险性更高。

• T4：设备最高表面温度不超过135°C。T1到T6，数字越大，允许温度越低，要求越严。

• Gb：设备保护级别，适用于1区（Gb）或2区（Gc）危险区域。

选型关键：必须由专业电气工程师或安全工程师，根据现场存在的具体爆炸性物质（气体/粉尘类别）、危险区域划分（0区、1区、2区或20区、21区、22区）以及环境条件（腐蚀、户外、温度）来选择相应防爆等级和防护等级的产品。

总结

防爆操作柱本质上是危险环境中的“安全指挥所”。它将常规的启停按钮和状态指示灯，封装在一个坚固且密封的防爆外壳内，从而实现在易燃易爆的“虎口”中，安全、可靠地进行设备操控，是保障石化、煤矿等高风险行业安全生产不可或缺的关键设备。
